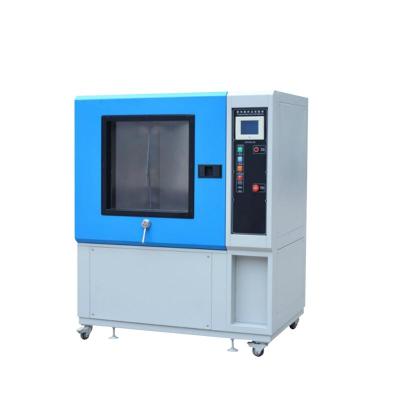

结构及材质:
1）内箱材质:不锈钢板(SUS #304 1.0mm厚)
2）外箱材质:不锈钢板经雾化处理 (SUS #304 1.0mm厚)
3）保温材质:硬质Polyurethane发泡及玻璃棉
4）送风循环系统:
a.90W马达1支
b.不锈钢加长轴心
c.多翼式扇叶(SIRCCO FAN)
5)箱门: 单片门，单窗口，左开，把手在右手边
a.窗口270x360x40mm 3层真空层
b.平面嵌入式把手
c.后钮:SUS #304
万能拉力试验机的工作原理:
万能拉力试验机的工作原理是基于材料在受到外力作用时的力学响应来评估其性能。
1）材料拉伸行为:当施加力到材料上时，材料会展现出相应的变形行为。在初始阶段，材料通常处于弹性状态，即移除外力后能够恢复原状。随着2力的继续增加，材料可能会进入塑性阶段，此时即使移除外力，材料也不会恢复到原始状态。2）力学性能测试:万能拉力试验机通过拉伸、压缩、弯曲等不同的加载方式，对材料的强度、弹性、韧性等力学性能进行测试。这些性能是通过测量材料在受力过程中的应力、应变和位移等参数来评估的。3）设备组成部分:试验机一般由主机、控制系统、检测系统和夹具组成。在测试过程中，试样被固定在夹具中，然后通过主机施加预定的载荷或位移。控制系统负责地控制测试条件，而检测系统则负责记录测试数据。4）数据采集与处理:在测试过程中，万能拉力试验机会自动记录所需的数据，如载荷、位移等，并可根据这些数据计算出材料的力学性能。测试完成后，可以生成详细的测试报告。5）多功能性:除了基本的拉伸试验外，万能拉力试验机还能进行压缩、弯曲、剪切等多种类型的力学性能试验，这使得它成为研究材料性能的重要工具。6）适用性广泛:该类试验机适用于各种金属和非金属材料的测试，是工矿企业、科研单位、大专院校、工程质量监督站等部门常用的检测设备。
总的来说，万能拉力试验机是一种精密的大型测试仪器，它结合了现代电子技术和机械传动技术，能够对各种材料进行的力学性能评估。
试验机按其测量力的量值和变形量值与其他参数所具有的准确度，以及试验机性能能够达到的多项技术划分为 0.5 级和 1 级两个级别。试验机机架应具有的刚性和试验空间，应能方便地进行各种试验并应便于试样、试样夹具和试验机附件的装卸以及标准测力仪的安装与使用。试验机在施加和卸除力的过程中应平稳，无冲击和振动现象。
拉伸试验的试样夹持装置在任意位置上和施加力的过程中，上、下夹头和试样钳口的中心线应与试验机的加力轴线同轴，其同轴度:
——对于大容量不大于 5kN 的试验机不应超过Ф2mm/500 mm；
——对于大容量大于 5kN 的试验机应符合表 4 的规定。
夹头应夹持，在夹持部分的全长内应均匀地夹紧试样，并应能对试样施加试验机的大力值。在加力状态下或试验过程中试样与夹头不应产生相对滑移。夹头在卸除力或做试样的拉断试验后，钳口各部位应无损伤。 钳口应具有互换性。
万能试验机通用技术要求
1）外观:试验机应有铭牌，铭牌上应有:名称、型号、规格、准确度等级、制造厂名、出厂编号、日期及计量器具制造号。2）试验机开关、按钮应操作灵活，各部分的连接应牢固、、无松动，数字显JJG 139-2014示清晰。3）试验机应在稳固的基础上水平安装，其安装水平度应优于 O. 2/1 000；4） 加力系统，具有的试验空间，以便于装卸试样、试样夹具、标准测力仪以及其他辅助装置。5）试验机施加和卸除试验力应平稳，无冲击和振动现象;液压式试验机油缸活塞之间的摩擦力，在空载条件下，其工作活塞在有效行程内运行时，试验力的示值变化应
小于测量下限允许误差对值的1/20；6）试验力保持时间不应少于 30 ，在此期间，力的示值变动范围不应超过试验机大力值的 0.2%。
压缩试验装置
1）上、下压板的中心线应与机架的中心线重合。压板的球面支承应配合良好、活动自如。2） 压板的工作表面应光滑、平整，表面粗糙度参数 Ra 的大允许值为 0.80µm。3）压板的洛氏硬度不应低于 55HRC。4）下压板的工作面上应清晰地刻有试样定位用的不同直径的同心圆刻线或互成 90º角的刻线，刻线的深度和宽度以便于观察且不影响试验结果为宜。
弯曲试验装置
1）弯曲压头与两个弯曲支座之间应平行,弯曲压头与两支承的洛氏硬度不应低于 50 HRC。2）两个弯曲支座的高度应一致。3）弯曲试验装置上标尺的零位线应与加力轴线重合。
移动横梁
1）移动横梁的水平度应在 0.2/1 000 以内。移动横梁在工作行程内移动时应平稳。2） 移动横梁的移动速度宜在 0.005mm/min～1000mm/min 范围以内。在零试验力条件下，横梁移动速度与设定速度标称值相对误差应符合表±0.5-1 的规定。
3）横梁移动速度与允许施加的力应符合下列规定:
a） 对于试验机大容量不大于 5kN 的试验机，在横梁的移动速度下应能施加试验机的大力值；
b） 对于试验机大容量大于 5kN 的试验机:
1. 移动速度不大于 50mm／min 时，应能施加试验机的大力值；2. 移动速度大于 50mm／min 时，能够施加的试验力不应小于试验机大力的 25％。
在进行万能拉力试验机弯曲测试时，有哪些注意事项？
1）样品准备:确保样品的受试部位没有压痕或伤痕，棱边搓圆，其半径不应大于试样厚度的1/10。这是为了确保测试结果的准确性，避免因样品制备不当而影响测试数据。2）选择合适的试验标准:根据材料的类型和用途，选择相应的测试标准，如ASTM D7624用于测定聚合物基复合材料的弯曲刚度与强度性能，《金属材料弯曲试验方法》适用于金属材料的弯曲性能测试。这有助于确保测试方法的科学性和适用性。3）保持样品的完整性和稳定性:在测试过程中，样品保持完整和稳定，以测试结果失真。4）选择合适的测试方法和测量程序:不同的测试方法和测量过程可能会对测试结果产生影响，因此进行分析评估，确定合适的测试方法并调整测量程序。5）使用适当的负载:在测试中使用的负载符合要求，避免超过材料的大承受力。6）试验机的精度和准确性:使用的万能拉力试验机应具有必要的精度和准确性，以数据的性和准确性。7）操作方法和:遵循正确的操作方法，并注意事项，以确保操作人员的和测试的顺利进行。
总的来说，通过遵守这些注意事项，可以确保万能拉力试验机在执行弯曲测试时提供准确的数据，从而有效评估材料的弯曲性能。
